MV5 T0

Código de matriz de datosMarcado por micropercusiónSobremesa

Más poder en el lugar de trabajo

Ideal para grandes cantidades de piezas de trabajo más pequeñas

Detalles de producto

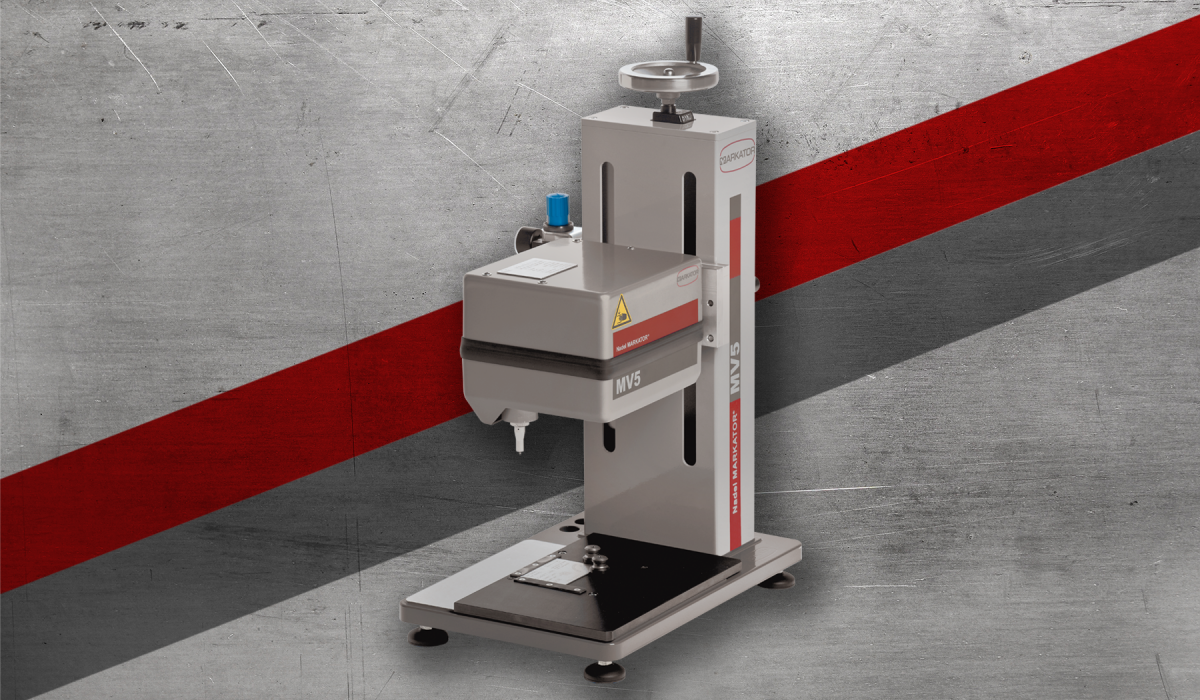

El sistema de marcado de sobremesa MV5 T0 se caracteriza por su fiabilidad en el funcionamiento industrial de 3 turnos. El marcador por micropercusión viene equipado de serie con una herramienta de marcado de alta calidad, que consta de un pasador de marcado de carburo sólido y una aguja sin mantenimiento. Gracias a las guías de alta calidad en combinación con los cojinetes autolubricantes, el cabezal de marcado no necesita mantenimiento y ofrece unas propiedades de desgaste óptimas. La zona de señalización se puede iluminar con un riel de iluminación LED de bajo consumo.

ROBUSTO

  • Fuerza de marcado ajustable mediante accionamiento de herramienta neumática
  • Válvula de impacto opcional para máxima profundidad de marcado
  • Máxima estabilidad de la mesa de la máquina gracias a dos guías sólidas
  • Alta funcionalidad a través del sistema de diseño modular MARKATOR

PRECISIÓN

  • Máxima calidad de marcado del sistema de marcado gracias a una mecánica estable
  • Resultado de marcado sin distorsiones debido a una transmisión de potencia óptima en la pieza a marcar
  • El mecanismo de funcionamiento suave evita el arranque prolongado del bastidor de la columna
  • Alta repetibilidad

RÁPIDO

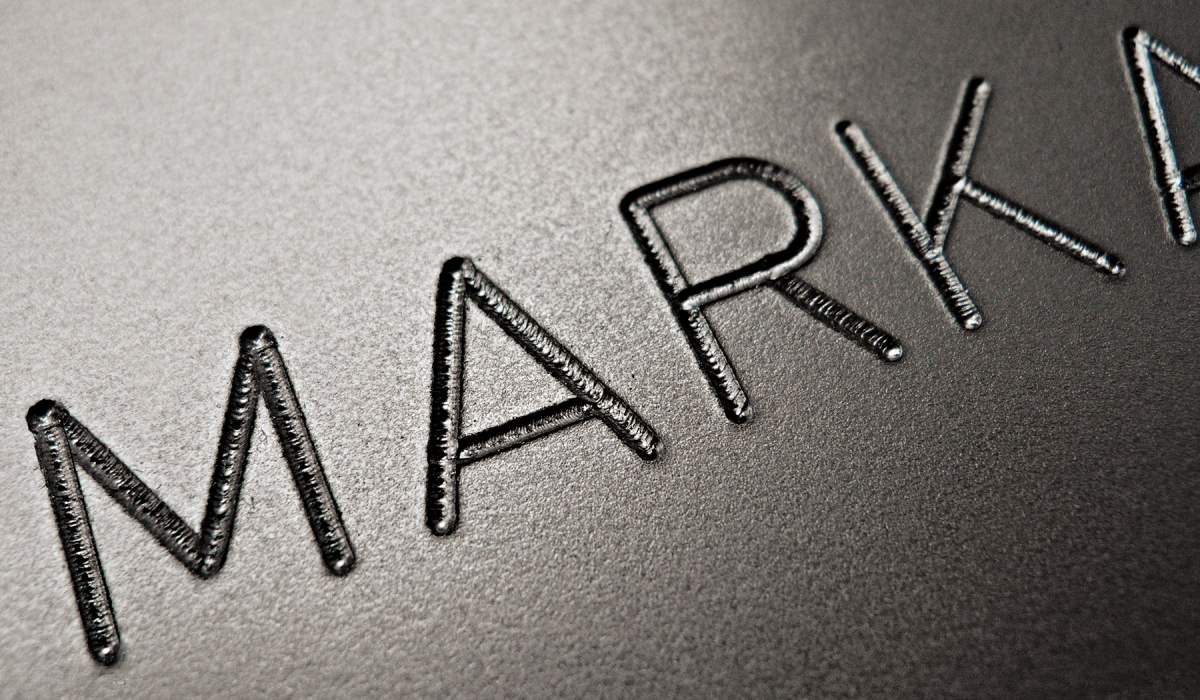

  • Marcas de línea precisas mediante pin de marcado oscilante
  • Tiempos de marcado cortos gracias a las últimas tecnologías de control
  • Operación simple y rápida del marcador por micropercusión mediante un programa de sistema probado



Área de marcado (x / y): 100 x 100 mm / 200 x 100 mm

Espacio requerido del sistema de marcado de la mesa: 342 x 515 mm

Alturas de caracteres disponibles: 1,0 mm, ajustable continuamente en pasos de 1/10

Caracteres disponibles: letras mayúsculas y minúsculas de la A a la Z, cifras del 0 al 9, varios signos de puntuación

Fuentes: Estándar, similar a DIN 1451 en línea continua o en caracteres de un solo punto, tamaño 5 x 7 y 9 x 13

Resolución de los motores paso a paso: 0,05 mm para una calidad de marcado muy alta

Dirección de marcado: Cualquiera, de 0 ° a 360 °

Unidades de control central

Aquí encontrará las unidades de control central adecuadas para este cabezal de marcado.

MV5 ZE 301 XL MV5 ZE 401 XL
Versión de 19 pulgadas:
Ranuras para tarjetas enchufables: 2 4
Operación / Entrada de datos: Teclado USB Teclado de aluminio
Interfaces: 3x USB-A, 1x USB-B, RJ45 2x USB-A, 1x USB-B, RJ45
IP54: no
Fuente de alimentación externa para tarjetas de comunicación (opcional): no PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)
Ethernet TCP / IP (opcional):
Módulo de función PLC preconfigurado, p. Ej. TIA (opcional): no
Módulo de relé de seguridad (opcional):

MV5 ZE 301 XL

Versión de 19 pulgadas:
ja

Ranuras para tarjetas enchufables:
2

Operación / Entrada de datos:
Teclado USB

Interfaces:
3x USB-A, 1x USB-B, RJ45

IP54:
nein

Fuente de alimentación externa para tarjetas de comunicación (opcional):
no

Ethernet TCP / IP (opcional):
ja

Módulo de función PLC preconfigurado, p. Ej. TIA (opcional):
nein

Módulo de relé de seguridad (opcional):
ja

MV5 ZE 401 XL

Versión de 19 pulgadas:
ja

Ranuras para tarjetas enchufables:
4

Operación / Entrada de datos:
Teclado de aluminio

Interfaces:
2x USB-A, 1x USB-B, RJ45

IP54:
ja

Fuente de alimentación externa para tarjetas de comunicación (opcional):
PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)

Ethernet TCP / IP (opcional):
ja

Módulo de función PLC preconfigurado, p. Ej. TIA (opcional):
ja

Módulo de relé de seguridad (opcional):
ja
