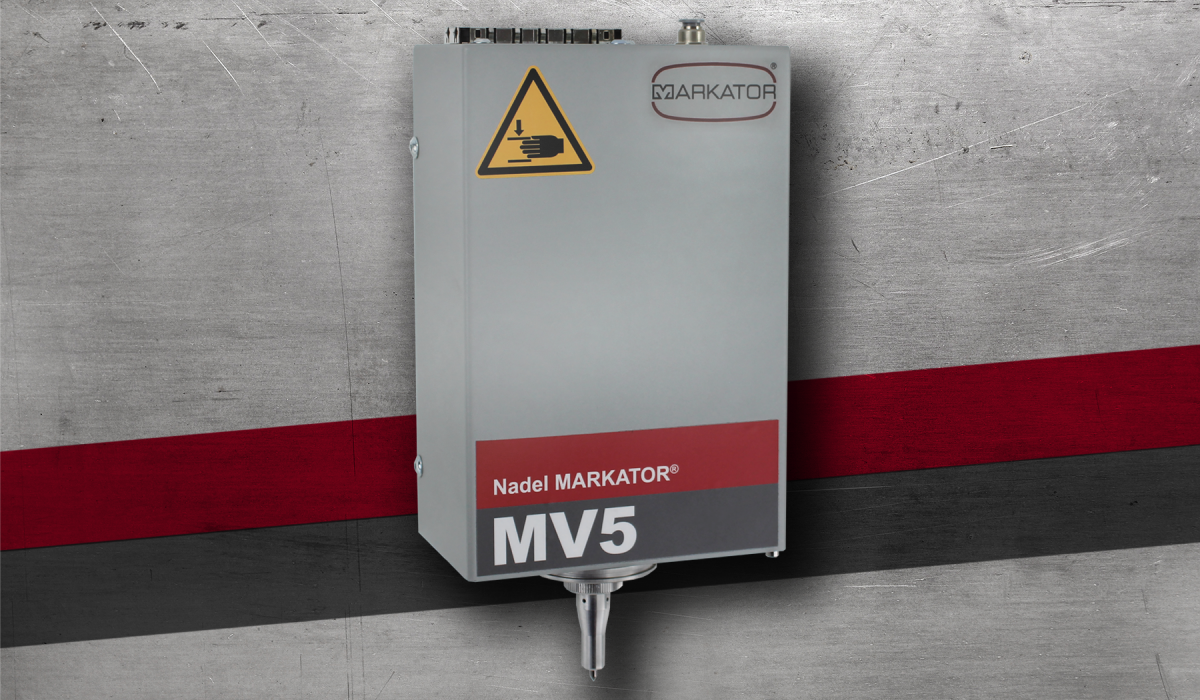

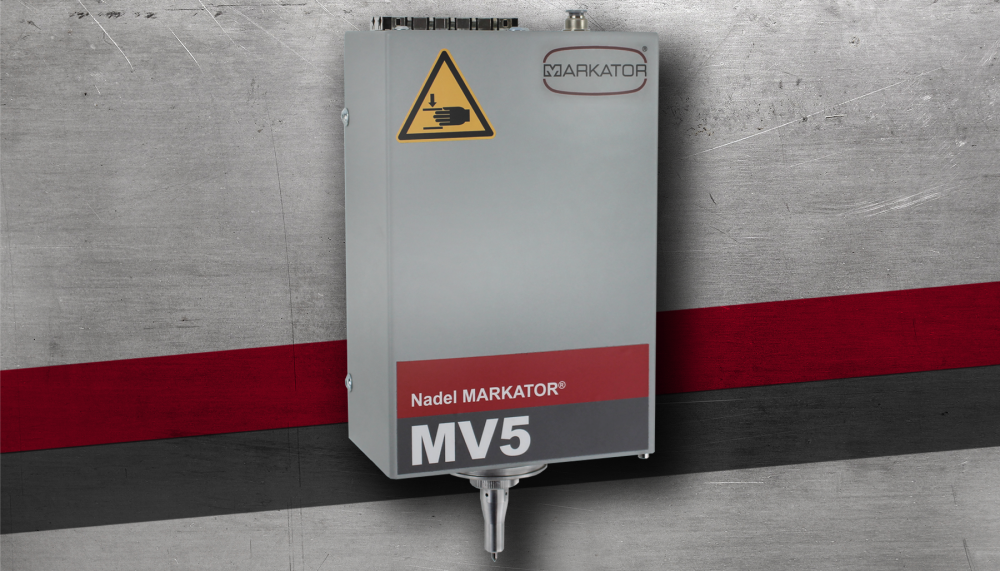

La máquina de marcado por micropercusión compacta MV5 U50 / 25 se utiliza para el marcado permanente de todo tipo de piezas de trabajo. El cabezal de marcado está guiado de forma estable y se puede utilizar en combinación con motores paso a paso de alto rendimiento en cualquier posición. La unidad de integración convence con tiempos de marcado más cortos. El marcado se realiza mediante un pasador de marcado de carburo sólido de oscilación rápida. Está disponible en diferentes tamaños para que el marcado se pueda personalizar para diferentes materiales.
Área de marcado (x / y): 50 x 25 mm / 50 x 45 mm / 80 x 25 mm / 80 x 45 mm / 120 x 25 mm / 120 x 45 mm
Peso: desde ca. 2,5kg
Alturas de personajes disponibles: desde 1,0 mm, ajustable continuamente en pasos de 1/10
Caracteres disponibles: letras mayúsculas y minúsculas de la A a la Z, cifras del 0 al 9, varios signos de puntuación

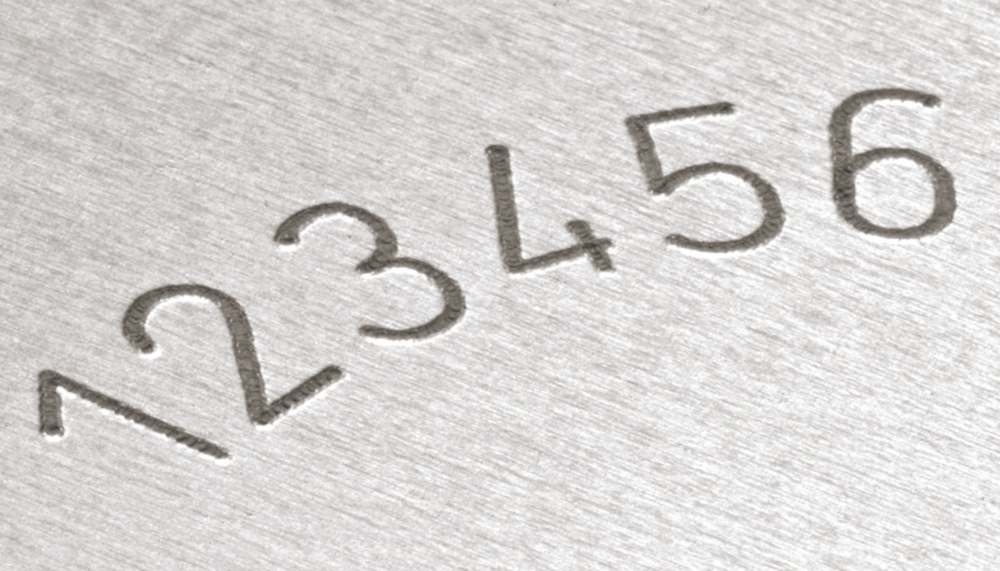

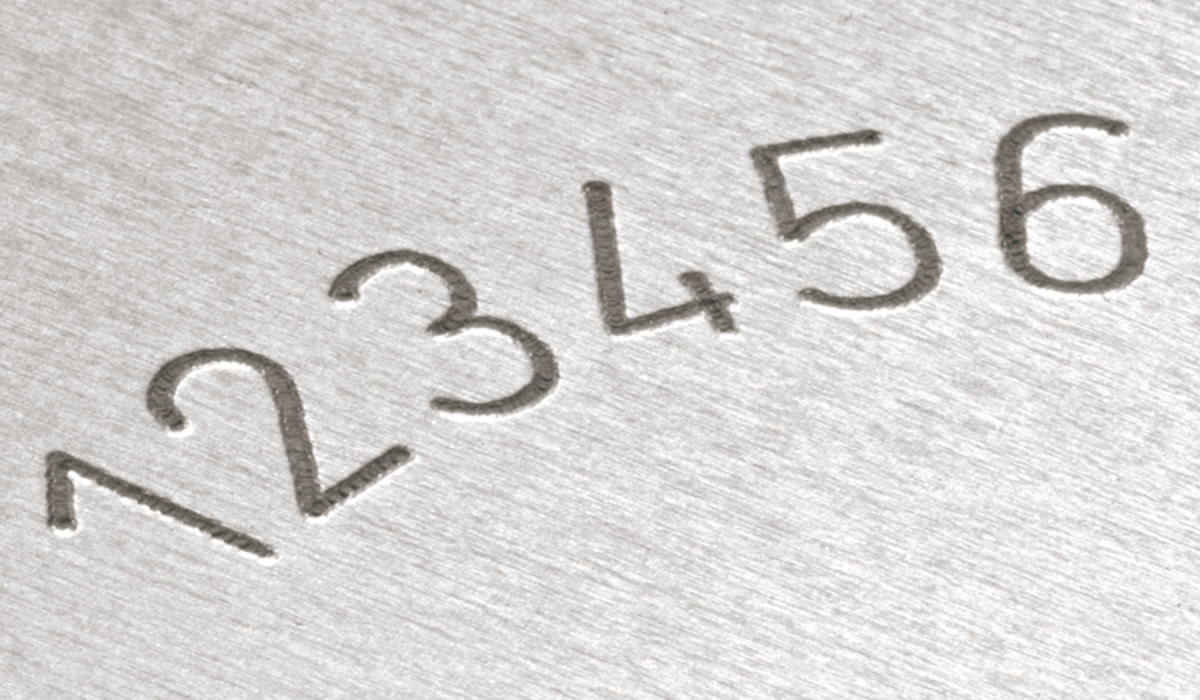

Fuentes: Estándar, similar a DIN 1451 en línea continua o en caracteres de un solo punto, tamaño 5 x 7 y 9 x 13
Resolución de los motores paso a paso: 0,0125 mm para una máxima calidad de marcado
Funda protectora: Kevlar, caucho, cuero
Posición de montaje: Cualquiera, de 0 ° a 360 °
Aquí encontrará las unidades de control central adecuadas para este cabezal de marcado.
MV5 ZE 101 XL | MV5 ZE 401 XL | |
---|---|---|
Versión de 19 pulgadas: | no | sí |
Ranuras para tarjetas enchufables: | 2 | 4 |
Operación / Entrada de datos: | Pantalla táctil | Teclado de aluminio |
Interfaces: | 2x USB-A, 1x USB-B, RJ45 | 2x USB-A, 1x USB-B, RJ45 |
IP54: | sí | sí |
Fuente de alimentación externa para tarjetas de comunicación (opcional): | PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell) | PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell) |
Ethernet TCP / IP (opcional): | sí | sí |
Módulo de función PLC preconfigurado, p. Ej. TIA (opcional): | sí | sí |
Módulo de relé de seguridad (opcional): | sí | sí |
Versión de 19 pulgadas:
nein
Ranuras para tarjetas enchufables:
2
Operación / Entrada de datos:
Pantalla táctil
Interfaces:
2x USB-A, 1x USB-B, RJ45
IP54:
ja
Fuente de alimentación externa para tarjetas de comunicación (opcional):
PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)
Ethernet TCP / IP (opcional):
ja
Módulo de función PLC preconfigurado, p. Ej. TIA (opcional):
ja
Módulo de relé de seguridad (opcional):
ja
Versión de 19 pulgadas:
ja
Ranuras para tarjetas enchufables:
4
Operación / Entrada de datos:
Teclado de aluminio
Interfaces:
2x USB-A, 1x USB-B, RJ45
IP54:
ja
Fuente de alimentación externa para tarjetas de comunicación (opcional):
PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)
Ethernet TCP / IP (opcional):
ja
Módulo de función PLC preconfigurado, p. Ej. TIA (opcional):
ja
Módulo de relé de seguridad (opcional):
ja
