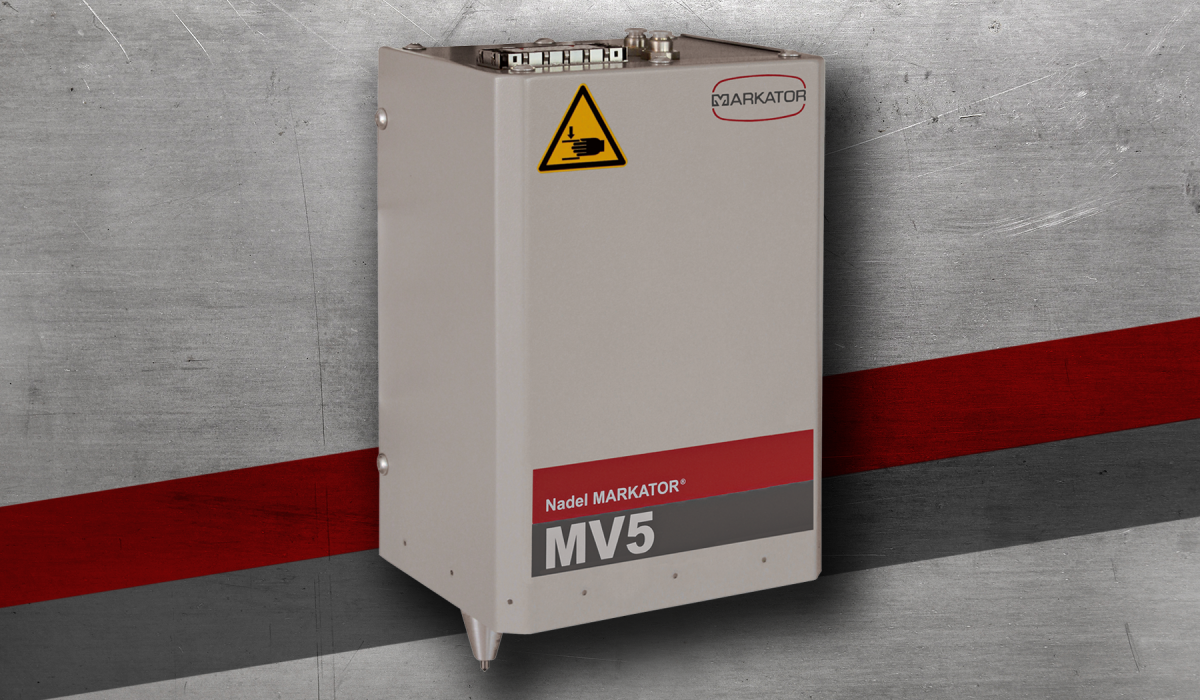

MV5 VU2

Código de matriz de datosMarcado de escribaIntegración

El experto en automatización

Compacto y de peso optimizado para una fácil integración

Detalles de producto

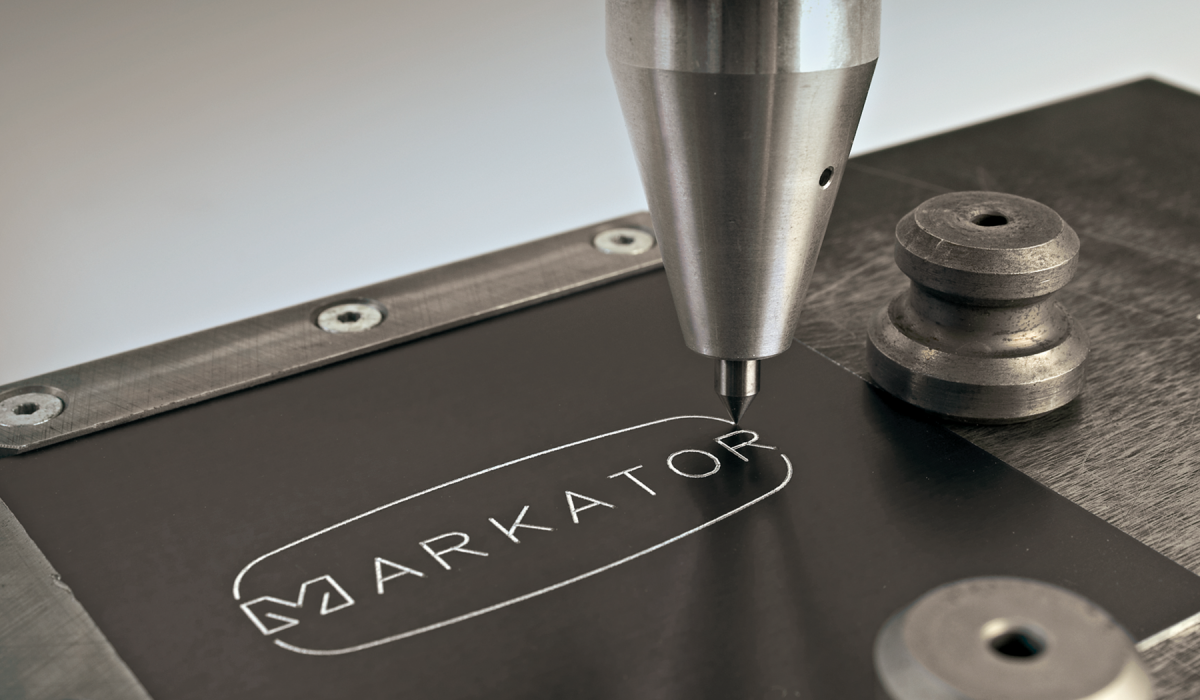

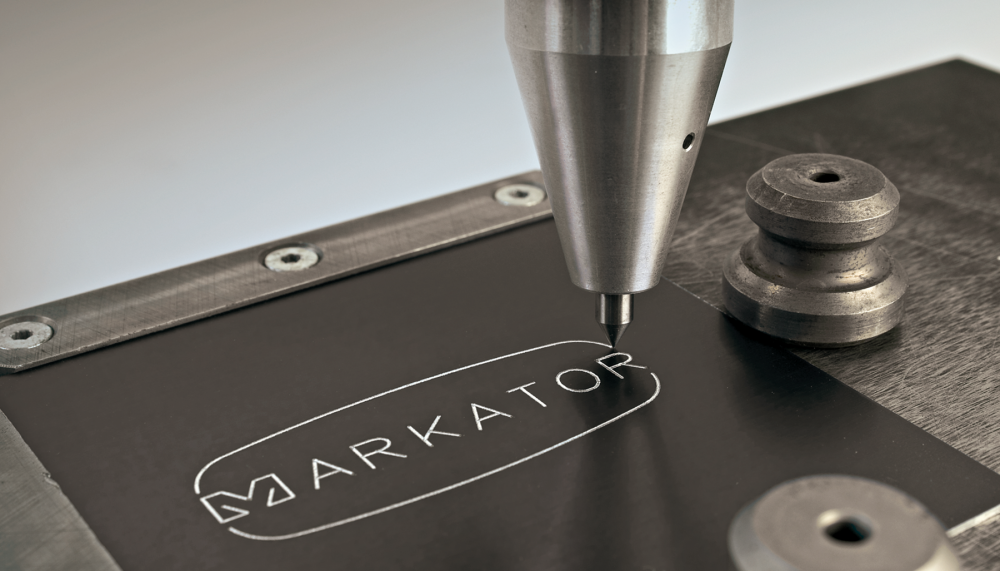

Puede confiar en el cabezal de marcado con trazador MV5 VU2 extremadamente robusto en su trabajo diario. Las guías lineales de alta calidad confieren al marcador de trazado una gran estabilidad y rigidez y garantizan una larga durabilidad. La tecnología está diseñada para grandes cantidades y tiempos de ciclo cortos en operaciones industriales de 3 turnos. Para el marcado con trazos, se suele utilizar un pasador de marcado de diamante accionado neumáticamente. El cabezal de marcado no necesita mantenimiento y funciona independientemente de cualquier posición.

COMPACTO

  • Cabezal de marcado de trazado extremadamente compacto para una instalación que ahorra espacio en una línea de producción
  • Posibilidad de montaje en un robot industrial
  • Construcción de peso optimizado
  • Marcado profundo y sin distorsiones

FUNCIONAL

  • Marcado silencioso gracias a la tecnología de trazado optimizada
  • Alta rigidez y larga durabilidad gracias a guías lineales en versiones dobles
  • Alta funcionalidad a través del sistema de diseño modular MARKATOR
  • Bajo consumo de aire

RÁPIDO

  • Marcas precisas y rápidas debido a tiempos cortos de activación de válvulas
  • Ajuste infinitamente variable de la fuerza de marcado del dispositivo de marcado con trazador a través del regulador de presión
  • Con las opciones SPRINT plus y SPRINT plus 2, se pueden lograr velocidades de marcado más altas para el marcado con trazo



Área de marcado (x / y): 80 x 50 mm / 80 x 100 mm / 160 x 50 mm / 160 x 100 mm / 200 x 175 mm

Peso: Aprox. 6,7 kg

Alturas de caracteres disponibles: desde 1,0 mm, ajustable continuamente en pasos de 1/10

Caracteres disponibles: letras mayúsculas y minúsculas de la A a la Z, cifras del 0 al 9, varios signos de puntuación

Fuentes: Estándar, similar a DIN 1451 en línea continua o en caracteres de un solo punto, tamaño 5 x 7 y 9 x 13

Resolución de los motores paso a paso: 0,0125 mm para una máxima calidad de marcado

Funda protectora: disponible

Sensor: disponible

Posición de montaje: Cualquiera, de 0 ° a 360 °

Unidades de control central

Aquí encontrará las unidades de control central adecuadas para este cabezal de marcado.

MV5 ZE 101 XL MV5 ZE 401 XL
Versión de 19 pulgadas: no
Ranuras para tarjetas enchufables: 2 4
Operación / Entrada de datos: Pantalla táctil Teclado de aluminio
Interfaces: 2x USB-A, 1x USB-B, RJ45 2x USB-A, 1x USB-B, RJ45
IP54:
Fuente de alimentación externa para tarjetas de comunicación (opcional): PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell) PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)
Ethernet TCP / IP (opcional):
Módulo de función PLC preconfigurado, p. Ej. TIA (opcional):
Módulo de relé de seguridad (opcional):

MV5 ZE 101 XL

Versión de 19 pulgadas:
nein

Ranuras para tarjetas enchufables:
2

Operación / Entrada de datos:
Pantalla táctil

Interfaces:
2x USB-A, 1x USB-B, RJ45

IP54:
ja

Fuente de alimentación externa para tarjetas de comunicación (opcional):
PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)

Ethernet TCP / IP (opcional):
ja

Módulo de función PLC preconfigurado, p. Ej. TIA (opcional):
ja

Módulo de relé de seguridad (opcional):
ja

MV5 ZE 401 XL

Versión de 19 pulgadas:
ja

Ranuras para tarjetas enchufables:
4

Operación / Entrada de datos:
Teclado de aluminio

Interfaces:
2x USB-A, 1x USB-B, RJ45

IP54:
ja

Fuente de alimentación externa para tarjetas de comunicación (opcional):
PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)

Ethernet TCP / IP (opcional):
ja

Módulo de función PLC preconfigurado, p. Ej. TIA (opcional):
ja

Módulo de relé de seguridad (opcional):
ja
